Приводная тележка ТШП-2
Описание
Представляем нашим покупателям шарнирно-приводную тележку ТШП 2 грузоподъемностью 2 тонны. От аналогов ее иной грузоподъемности (ТШП-25 (РВЦ-320) и ТШП 1-2), отличает размер конструкции и диаметр катков (150 мм). Также можем изготовить катки любого диаметра по спец-заказу.
Устанавливают данный агрегат как на электрические тали отечественного производства, так и на кран-балки подвесного типа. Как правило в паре с холостой тележкой ТШН-2.
Характеристики
Ранее, данная модель могла именоваться как ТШП-1.6, а ее холостая часть, как ТШХ-1.6 (холостая часть). Конструктивно приводной редуктор закрытого типа, что идеально подходит, для работы в условиях большой запыленности и наличия в воздухе большого количества крошек абразива и т. п. Смазка внутри, комплектующих, происходит путем набивки литола через специальные отверстия.
В конструкции имеет:
- Редуктор правый;
- Редуктор левый;
- 3 пальца стяжки;
- Крепежная проставка;
- Электродвигатель;
- Шестерня привода катка 2 шт.;

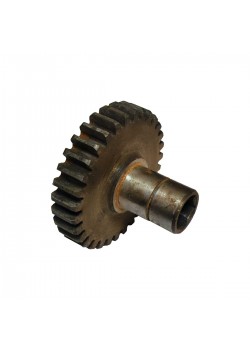

- Промежуточная шестерная 2 шт;
- Вал ромбического типа;
- 2 приводных и 2 холосты у холостой телеги катка;
- Шестерня на вал двигателя (малек);

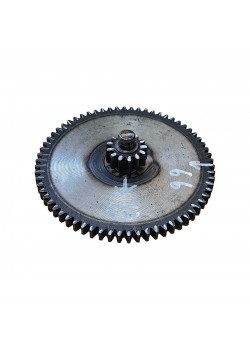

- Шестерня передачи вращения;
- Регулировочные шайбы и гайки.
*используемый двигатель современного производства АИР63В4У2 0,37 кВт 1500 об/мин.
Чертеж приводного редуктора ТШП-2
|
№ балок двутавровых по ГОСТ 5157-53 |
L |
L1 |
H не более |
h |
h1 |
N не менее |
К |
|
24М |
124±1 |
76 |
235 |
51±5 |
94±3 |
13 |
10 |
|
30М |
145±1 |
97 |
234 |
50±5 |
93±3 |
23 |
20 |
|
36М |
145±1 |
97 |
233 |
49±5 |
92±3 |
23 |
20 |
*масса 60 кг.
Запасные части и ремонт
Мы можем поставить не только сами механизмы в сборе, но и запчасти к ним. От шестерен, до подшипников и сальниковых набивок. Также предлагаем капитальный ремонт с последующей гарантией. Заказчик направляет в наш адрес поломанные телеги, мы проводим акт дефектовки, согласовываем объем работ и покупку запчастей и после ремонта отправляем тележки назад.
